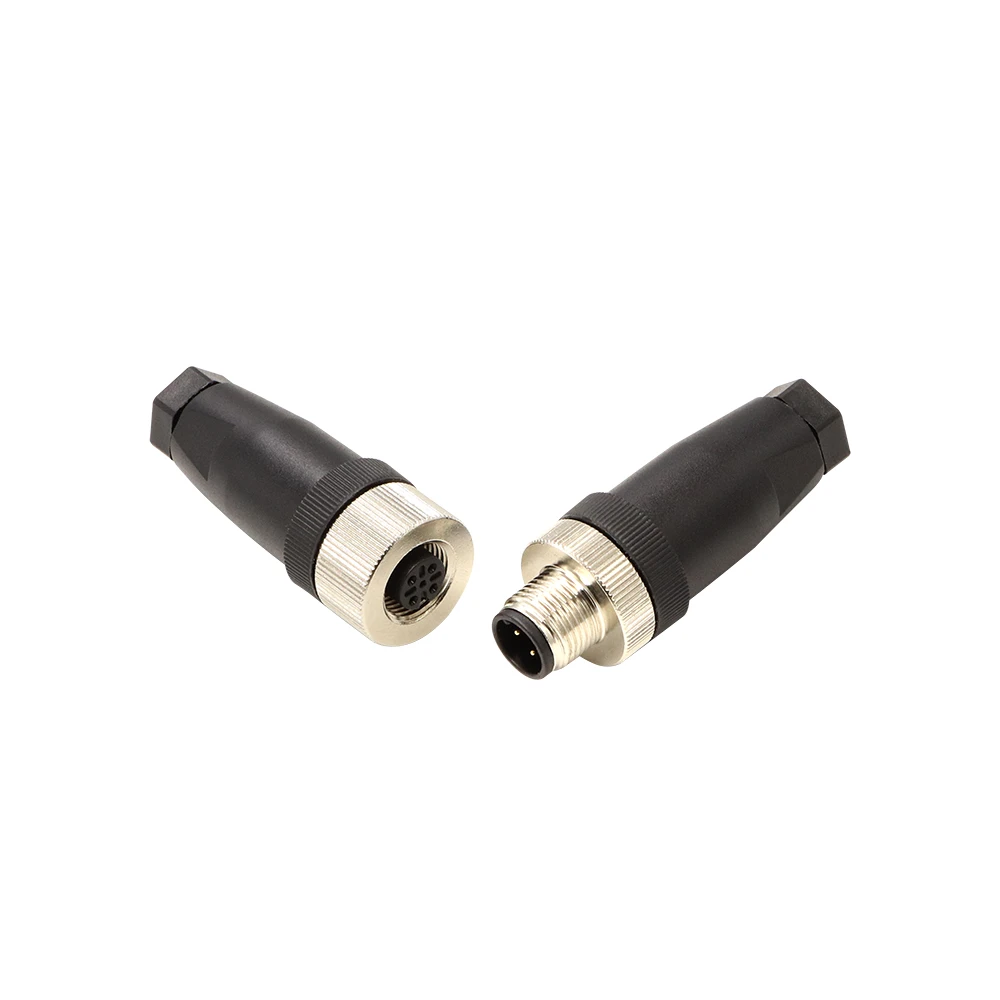

M12 8 Pin Heavy Duty Waterproof Connector IP67
Dongguan Hejiaxin Teknoloji co, Ltd se youn nan dirijan manifaktirè yo ak founisè nan m 12 8 PIN lou devwa ki enpèmeyab Connector ip67 nan Lachin. Tanpri santi yo lib yo en pwodwi dirab te fè nan peyi Lachin isit la epi jwenn lis pri nan faktori nou an. Tout pwodwi Customized yo ak kalite siperyè ak pri konpetitif.
Espesifikasyon teknik
|
Paramèt |
Spesifikasyon |
|
Evalyasyon vòltaj |
AC250V |
|
R ating aktyèl |
Mwens pase oswa egal a 6A |
|
Tan nan ploge |
1500 |
|
Max kab OD |
Mwens pase oswa egal a 6.0mm |
|
Estrikti Awondisman |
Paralèl |
|
Kontakte Rezistans |
10mΩ |
|
IzolasyonStructure |
500MΩatDC500V |
|
Andirans vòltaj nan tanperati chanm |
1.5KV |
|
TanperatiRating |
-20 degre ~+85 degre |
|
Nivo ki enpèmeyab |
IP67 |
Espesifikasyon materyèl
|
Paramèt |
Spesifikasyon |
|
fil materyèl |
PVC, kawotchou |
|
Jack Materyèl |
PVC |
|
Pin materyèl |
Nickle-kouvwi |
|
Bag sele |
Kawotchou |
Desen Jeni pwodwi
Desen an dimansyon bay done mekanik kle pou chak ekstrè CAD tache. Longè ploge gason an jeneral 56.0mm, ak longè fil kwaze 10.0mm ak yon fil kab antre PG7 (fil kanalizasyon metrik) ki gen 20.0mm longè. Longè an jeneral priz fi 51.0mm, ak karakteristik fil ki idantik: fen kwazman 10.0mm ak antre kab PG7 20.0mm. Tou de sèvi ak M12 × 1.0 fil kwazman ak PG7 pou atachman glann kab. Tolerans pa ISO 2768-m. Pozisyon kle polarize make pou oryantasyon kòrèk. PDF/DWG disponib pou entegrasyon CAD. Verifye angajman fil ak konpatibilite glann kab anvan asanble.
Detay pwodwi
2-Pin Gason ak Fi Matye

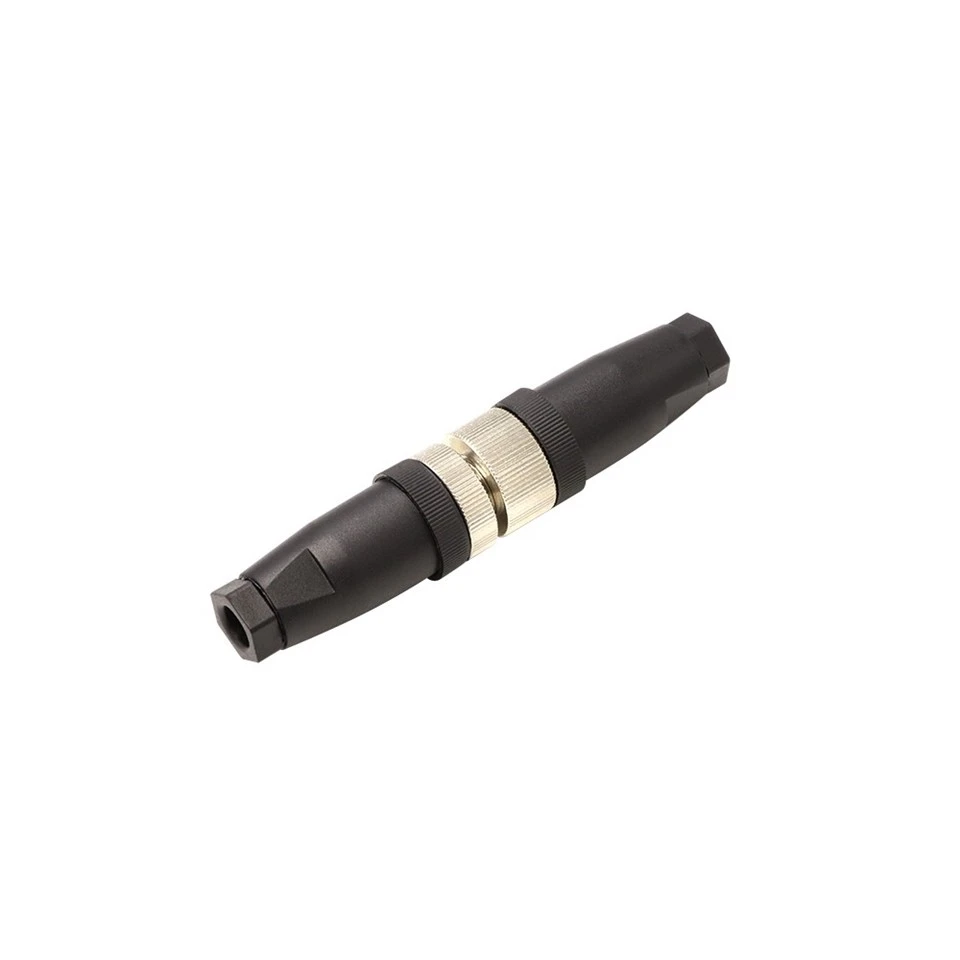

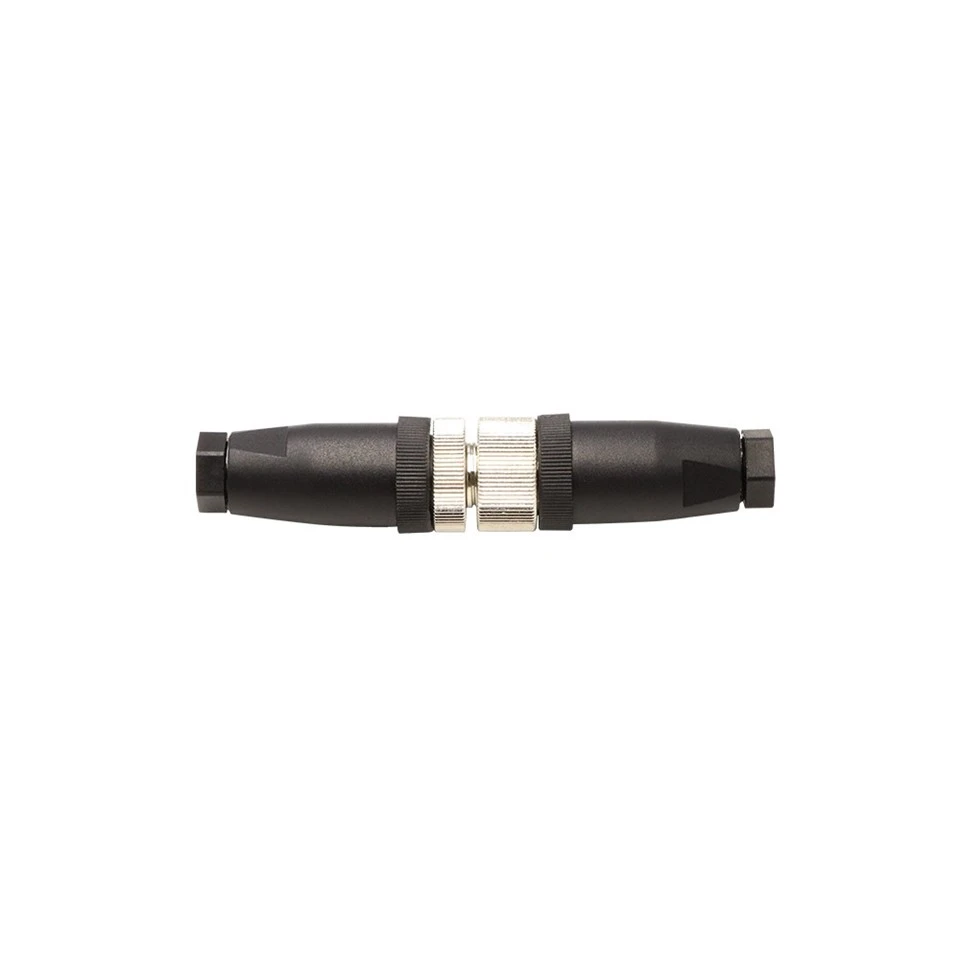

Foto sa a montre yon variant 2-pin (dyamèt broch 1.0mm) nan seri M12 a, ak konektè gason ak fi konplètman kwaze. Angajman fil metal-a-metal nan nwa kouple M12 × 1.0 la klèman vizib, ki pa gen okenn espas nan jwenti a - asire frigidité mekanik ak pwoteksyon kontinyèl EMI. Tou de lojman yo se PVC nwa, men koòdone a ekspoze fil an kwiv nikèl ak de kontak santral yo. Se sele O-ring la konprese inifòm. Imaj sa a konfime bon anfòm ak fini, itil pou verifikasyon bon jan kalite anvan deplwaman jaden.
Plòg gason 3-Pin (entèfas metal)
View devan fas sa a montre yon ploge gason 3-pin (pin dyamèt 1.0mm) nan menm fanmi M12 la. Twa kontak an kwiv nikèl plake yo ranje nan modèl estanda triyangilè, ak kle polarize a nan pozisyon 12 è. Fil ekstèn M12 × 1.0 ak O-ring ankastre dèyè rasin fil la byen vizib. Lojman PVC nwa a bay izolasyon rezistan. Imaj sa a sèvi kòm yon referans pou enspekte kondisyon pin, bon jan kalite plak, ak entegrite fil anvan kwazman. Apwopriye pou aplikasyon ki mande twa siyal endepandan oswa yon konfigirasyon pouvwa / siyal melanje.
