M12 3 Core Rated Konektè ki enpèmeyab IP68
Dongguan Hejiaxin Teknoloji co, Ltd se youn nan dirijan manifaktirè yo ak founisè nan m12 3 nwayo rated konektè ki enpèmeyab ip68 nan Lachin. Tanpri santi yo lib yo en pwodwi dirab te fè nan peyi Lachin isit la epi jwenn lis pri nan faktori nou an. Tout pwodwi Customized yo ak kalite siperyè ak pri konpetitif.
Espesifikasyon teknik
|
Paramèt |
Spesifikasyon |
|
Evalyasyon vòltaj |
AC250V |
|
R ating aktyèl |
Mwens pase oswa egal a 6A |
|
Tan nan ploge |
1500 |
|
Max kab OD |
Mwens pase oswa egal a 6.0mm |
|
Estrikti Awondisman |
Paralèl |
|
Kontakte Rezistans |
10mΩ |
|
IzolasyonStructure |
500MΩatDC500V |
|
Andirans vòltaj nan tanperati chanm |
1.5KV |
|
TanperatiRating |
-20 degre ~+85 degre |
|
Nivo ki enpèmeyab |
IP67 |
Espesifikasyon materyèl
|
Paramèt |
Spesifikasyon |
|
fil materyèl |
PVC, kawotchou |
|
Jack Materyèl |
PVC |
|
Pin materyèl |
Nickle-kouvwi |
|
Bag sele |
Kawotchou |
Desen Jeni pwodwi
Desen an dimansyon bay done mekanik kle pou chak ekstrè CAD tache. Longè ploge gason an jeneral 41.5mm, longè fil kwaze 10.0mm, longè fil kab antre 6.0mm, ak yon longè glann sele 14.5mm. Longè an jeneral priz fi 42.0mm, pwofondè fil kwaze figi 10.0mm, fil antre kab 14.0mm, longè fil aliye bò 15.0mm, ak yon zòn konpresyon sele 8.6mm. Tou de sèvi ak M12 × 1.0 fil kwazman; tolerans pa ISO 2768-m. Pozisyon doub O-ring yo endike pou verifikasyon IP68. PDF/DWG disponib pou entegrasyon CAD. Verifye konpresyon sele ak glann sere anvan submersion.
Detay pwodwi

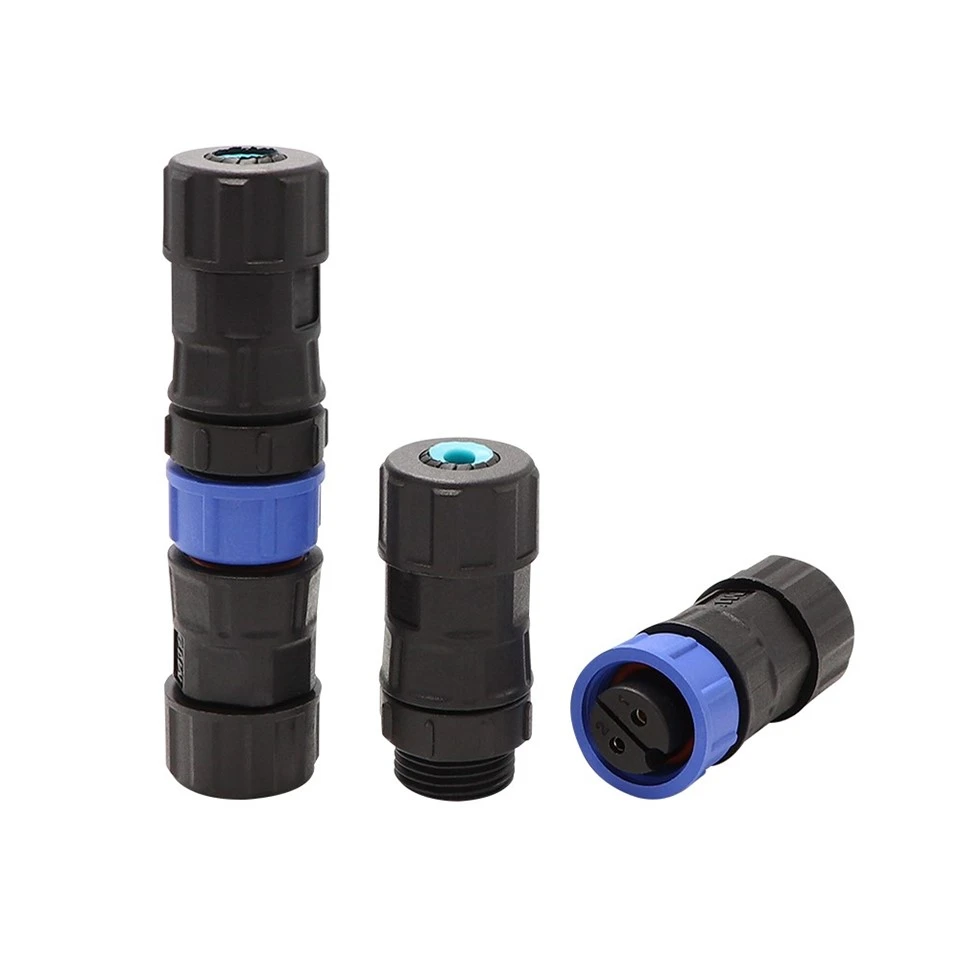

3-Pin Gason ak Fi
Foto konpoze sa a montre konektè 3 broch gason ak fi yo nan oryantasyon vètikal ak orizontal. Nwa PVC lojman yo konsistan nan tout, ak bag la koòdone kwazman modle an ble - yon endikatè vizyèl pou idantifikasyon rapid nan klas la sele IP68. Twa kontak an kwiv nikèl (1.0mm broch) vizib nan figi gason an. Bag ble a fè distenksyon ant seri sa a ak vèsyon estanda IP67, siyal kapasite amelyore submersion. Sèvi ak imaj sa a pou idantifikasyon vizyèl pozitif anvan enstalasyon nan anviwònman anba dlo oswa ki gen imidite ki wo.

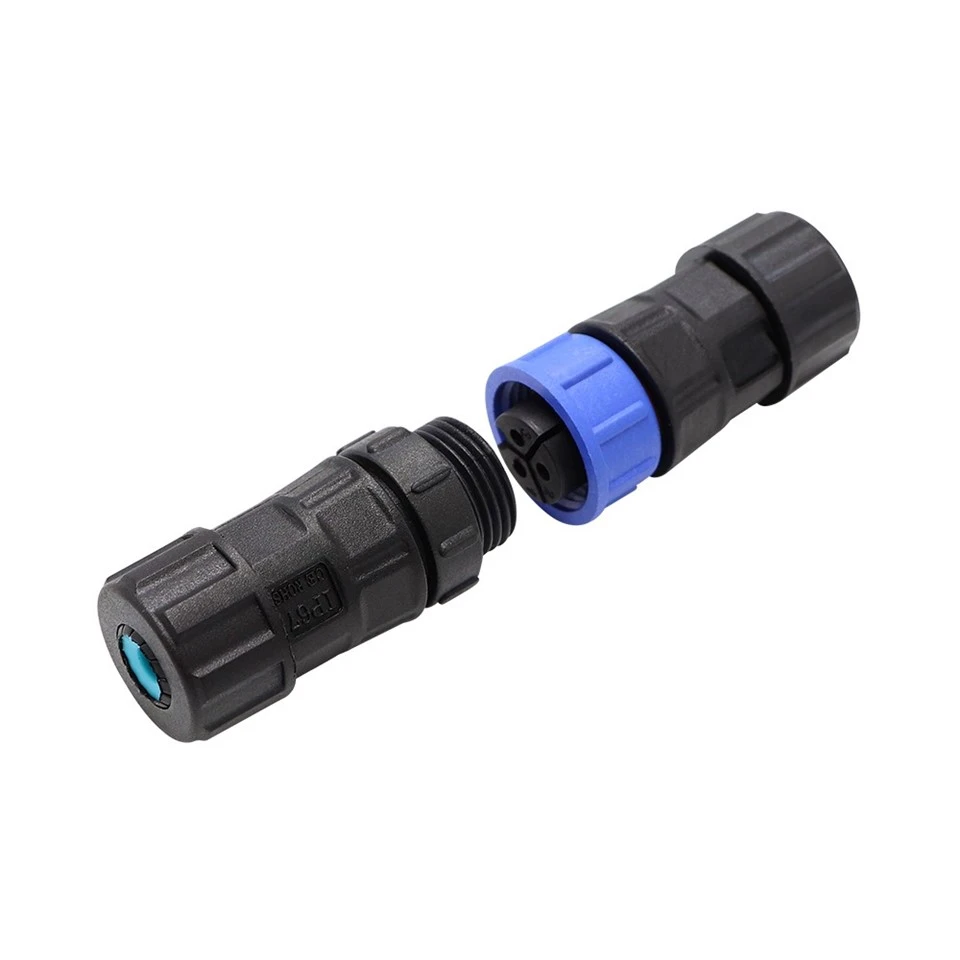

Adaptè ki enpèmeyab gason ak fi demonte
Foto eksploze-view sa a montre adaptè gason ak fi yo konplètman demonte, revele achitekti sele entèn la. Doub O-bag yo (youn sou rasin fil gason an, youn andedan fil fi a) vizib klèman - sa yo se eleman prensipal yo reyalize pwoteksyon IP68 submersion. Nwa kouple file, glann kab, ak kranpon soulajman entèn yo tout montre separeman. Pa gen zouti espesyal ki nesesè pou remonte - koupl estanda (0.8-1.2 Nm) sou glann an asire bon konpresyon sele. Imaj sa a ede ekip antretyen yo konprann pil sele a ak sekans asanble kòrèk la.
